一、产品概述

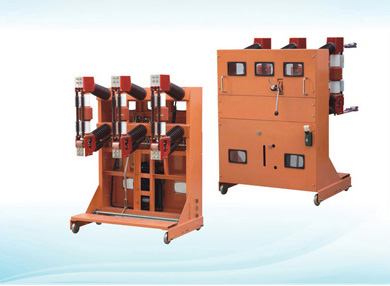

ZN23-40.5型超高寿命型真空断路器为额定电压40.5KV、三相交流50HZ的户内高压电器设备。适用于工矿企业、变电站等输配电系统，作为控制和保护开关；尤其适用于冶金、电弧钢等需频繁操作的行业，作为控制和保护设备。
本产品符合GB19984-2003《交流高压断路器》的标准。
本断路器为手车式，结构合理、维护简便、使用安全可靠。配用CD10II型弹簧操动机构。
二、主要技术参数
|
序号 |
项目 |
单位 |
数据 |
|
1 |
额定电压 |
KV |
40.5 |
|
2 |
雷击冲击耐受电压（峰值） |
KV |
185 |
|
3 |
1min工频耐受电压 |
KV |
95 |
|
4 |
额定频率 |
HZ |
50 |
|
5 |
额定电流 |
A |
1600 |
|
6 |
额定短路开断电流 |
KA |
31.5 |
|
7 |
额定短路耐受电流 |
KA |
31.5 |
|
8 |
额定峰值耐受电流 |
KA |
80 |
|
9 |
额定短路持续电流 |
KA |
4 |
|
10 |
额定短路开断电流 |
KA |
≈ 90 |
|
11 |
额定短路关合电流 |
KA |
80 |
|
12 |
额定操作顺序 |
|
分—0.3s—合分—180s—合分 |
|
13 |
合闸时间 |
ms |
50~85 |
|
14 |
分闸时间 |
ms |
40~85 |
|
15 |
额定短路开断电流开断次数 |
次 |
20 |
|
16 |
机械寿命 |
次 |
10000 |
|
17 |
额定电容器组开断电流 |
A |
630 |
|
18 |
储能电击额定功率 |
W |
275 |
|
19 |
储能电动机额定电压 |
V |
~220,110 |
|
20 |
储能时间 |
S |
15 |
|
21 |
合分闸电磁铁额定电压 |
V |
~220,110 |
|
22 |
失压脱扣器额定电压 |
V |
~220,110 |
|
23 |
过流脱扣器额定电流 |
A |
5 |
|
24 |
辅助开关额定电流 |
A |
10 |
